做精密运动控制的工程师可能都会遇到过这个痛点：编码器买回来，参数表上写着纳米级分辨率，装到设备上却怎么也跑不出标称精度。反复调间隙、对角度、查接线，半天过去了，信号条还是黄的。

问题往往不在编码器本身，而在装调过程缺乏可视化手段。传统对准工具只有几颗 LED 灯，红黄绿全靠猜，新手根本不知道信号差在哪里、差多少。

今天要拆解的 SmartPrecision II，就是 MicroE Systems（现属 Celera Motion）为 Mercury II 系列 MII5000/6000 编码器量身打造的一套内置 Web 对准与诊断软件。它把编码器装调从"凭经验"变成了"看数据"，而且——不需要安装任何客户端。

一、打开浏览器就能用：它把服务器装进了对准工具

SmartPrecision II 不是一个需要你下载安装的 PC 软件，而是直接内置于 MII 5000/6000 对准工具电子系统中的网络服务器。

这意味着什么？你只需要一根网线，把对准工具连上电脑、局域网甚至广域网，然后在浏览器地址栏输入对准工具的 IP 地址，主界面就出来了。Windows、Mac、Linux 都不挑，有浏览器就行。

更实用的是，它支持安全远程连接。设备在车间，工程师在办公室，甚至在另一个城市，都能实时查看传感器状态、调整参数。多地点同步操作也不在话下，对于需要远程技术支持的场景非常友好。

主页面打开后，所有传感器状态一目了然——信号水平、位置、报警、零位、限位，全部集中在一个仪表盘式界面上。

二、信号监测：红黄绿背后的物理逻辑

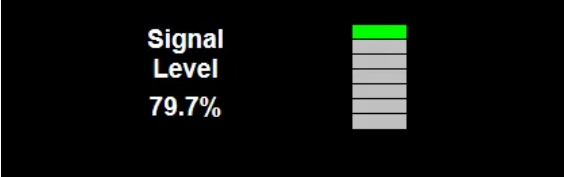

SmartPrecision II 的信号水平以满量程百分比加条形图双重显示，四种状态对应四种颜色：

红色（上条）— 信号饱和
光强太大，传感器光电管超出线性区，无法正常工作。通常是读头离光栅太近。
绿色 — 信号良好
信号在最佳区间，传感器正常工作。
黄色 — 边缘信号
传感器还能工作，但信号强度低于预期，长期可靠性存疑，需要微调安装。
红色（下条）— 信号过低
光强太弱，同样无法正常工作。通常是间隙过大、角度偏差或光栅污染。

这里有个容易被忽略的细节：信号不是越强越好。光学编码器的核心是正弦/余弦两路信号的正交性，饱和会导致信号削顶失真，正交相位误差急剧增大，细分后的位置误差反而更大。所以红色上条（饱和）和红色下条（过低）都是故障状态，只有绿色区间才是正确的工作点。

除了信号强度，主界面还实时显示：

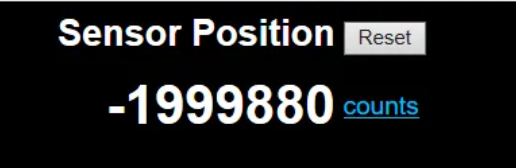

传感器位置

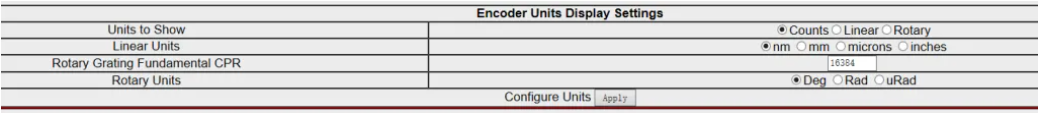

以用户自定义单位显示，支持一键重置，点击可进入单位配置。
报警状态

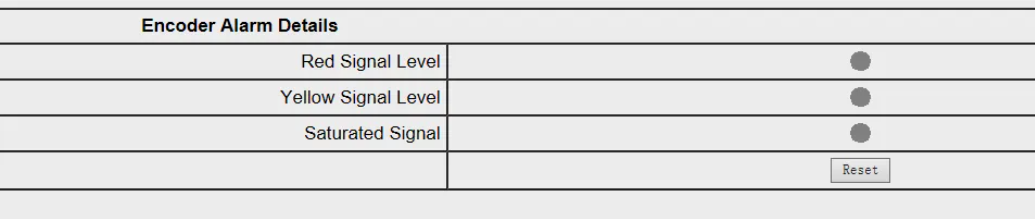

文本框显示报警描述，多报警时显示"多个报警"，点击进入详情页可查看并清除报警记录。

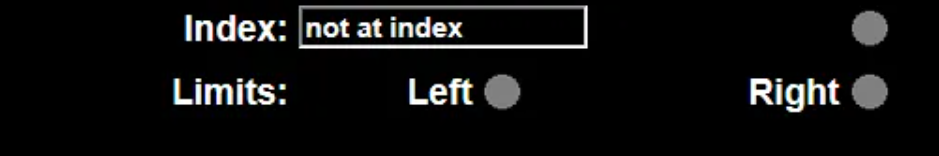

零位状态
检测到零位交叉时 LED 变绿并显示"零位交叉"，高速移动时因页面刷新速率限制可能有延迟。
左右限值
检测到限值时 LED 变红，同样存在高速刷新延迟。

报警系统同样用绿/黄/红三色区分：绿色无警报，黄色对应信号等级报警，红色对应低电平或饱和报警。这套颜色体系贯穿整个软件，形成一致的视觉语言。

三、数据图表：李萨如圆才是校准的"金标准"

如果说信号条形图是"体检表"，那数据图表就是"CT 扫描"。SmartPrecision II 提供三类核心图表，其中李萨如曲线图（Sincos 图）是整个校准流程的灵魂。

3.1 李萨如曲线图：一眼看穿信号质量

光学编码器的原始输出是正弦和余弦两路正交信号。把正弦值作为 X 轴、余弦值作为 Y 轴绘制在坐标系中，理想情况下应该是一个正圆——这就是李萨如圆。

为什么是圆？因为 sin²θ + cos²θ = 1，这是单位圆的方程。如果两路信号幅度相等、相位差严格 90°、没有直流偏移，画出来就是完美的圆。

现实中，由于增益失配、相位误差、直流偏移，原始信号（红色）往往是一个椭圆甚至更畸变的形状。SmartPrecision II 同时绘制未校正原始信号（红色）和校正后信号（绿色），两者叠加对比，校准效果一目了然。

用户可以选择绘制的信号类型和曲线持续时间。当只绘制单一信号时，更新速率提升一倍，适合需要高刷新率观察动态对准过程的场景。

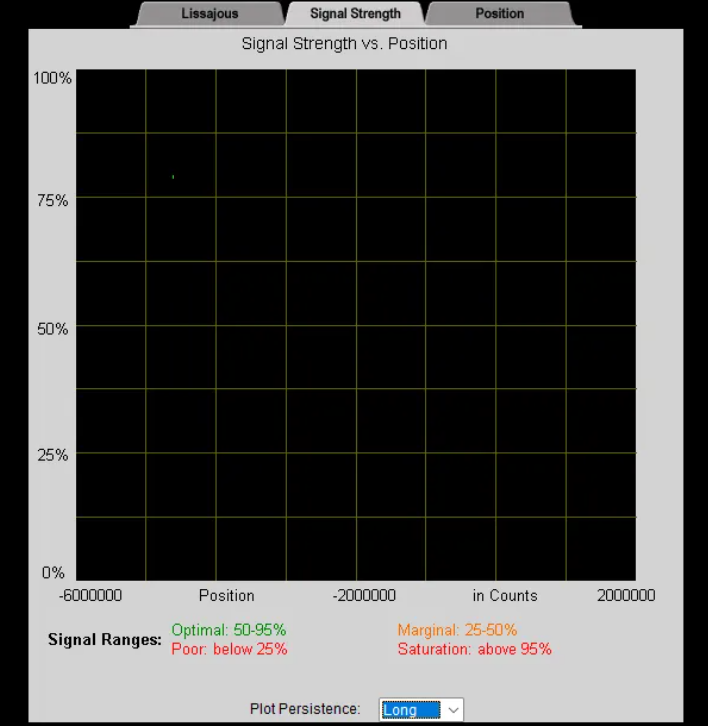

3.2 信号强度图：随位置变化的全景视图

信号强度图显示信号强度（最大信号值的百分比向量和）随位置变化的关系。这张图的价值在于发现局部问题——如果光栅某一段有污染、划痕或安装不平，信号强度会在对应位置出现凹陷。条形图只能看当前点，信号强度图能看整条行程。

图表缓冲区满后自动清除并重置位置缩放，重新开始绘制。

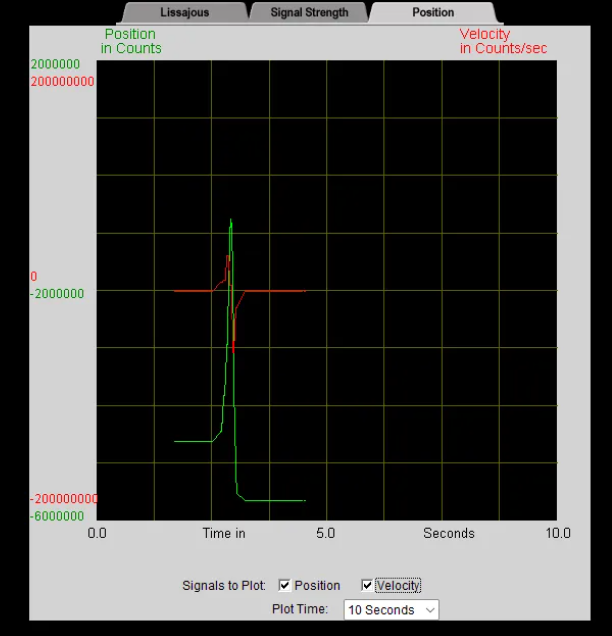

3.3 位置与速度曲线图：动态性能的直观判断

显示位置和速度随时间变化的关系，支持选择信号类型和时间范围。这张图常用于调试运动过程中的速度平稳性、定位过冲等问题。同样，单信号绘制时刷新率翻倍。

四、传感器配置：每一个参数都能在浏览器里调

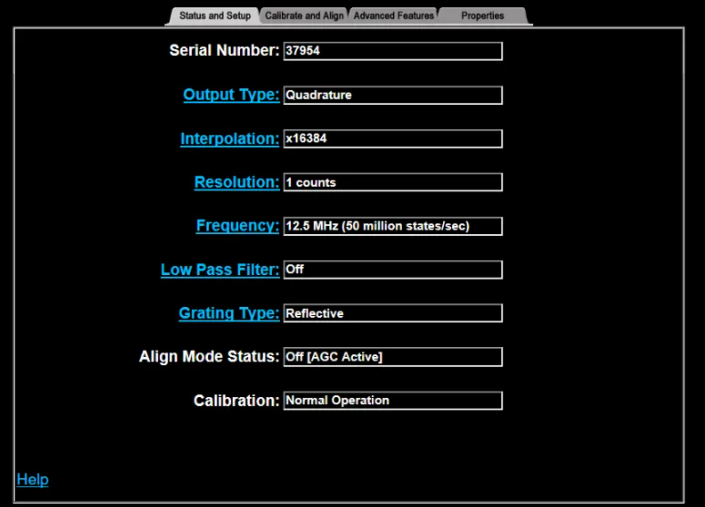

在"传感器状态与设置"区域，SmartPrecision II 提供了完整的参数配置能力，所有设置都通过网页交互完成：

参数	说明

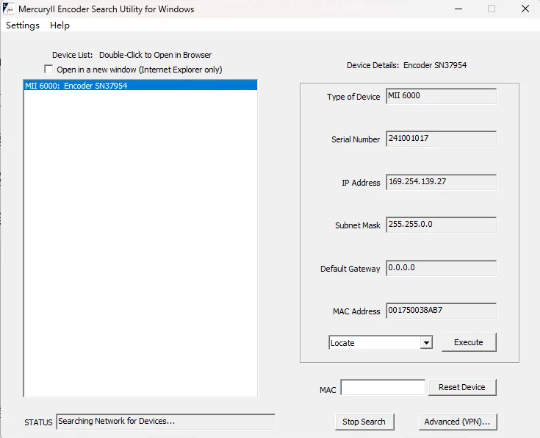

序列号	连接传感器的唯一标识，用于 FindMII 程序识别，不可更改。
输出类型	正交模式（A-quad-B）或串行模式（串行字输出）。
插值	用户自定义插值深度，在各型号规定范围内取任意整数。MII 系列传感器内插值最高可达 ×16,384。
分辨率	取决于基础 20μm 光栅间距和插值深度。线性分辨率范围 5μm 至 1.22nm，旋转分辨率 20k 至 268M CPR。
频率	用户自定义正交输出频率，需与后端控制器的接收能力匹配。
低通滤波器	0 至 100kHz 可设，也可关闭。用于抑制高频噪声，但会引入相位滞后，需在噪声抑制和动态响应间权衡。
光栅类型	反射式（亮背景）或非反射式（暗背景），需与实际使用的光栅尺匹配。

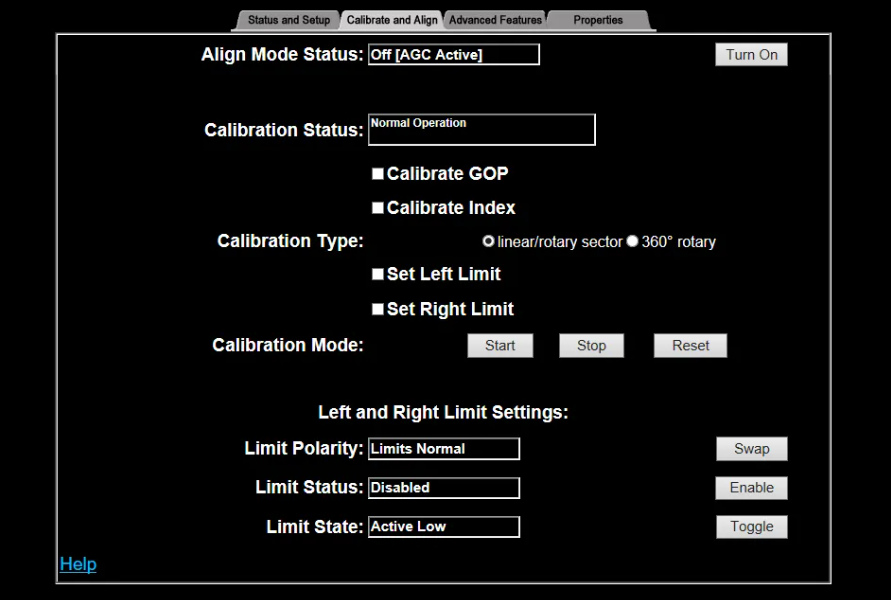

对准模式状态	进入对准模式后，传感器自动增益控制（AGC）被禁用，此时可用李萨如信号强度作为对准反馈依据。
校准状态	显示当前处于校准模式还是正常运行状态。
